ISO PARA TESTING ( SINTESIS )

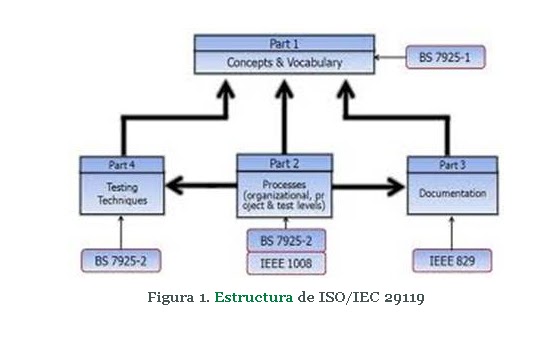

Herramienta para gestión de pruebas basada en el estándar ISO/IEC 29119

El estándar ISO/IEC 29119 para pruebas de software es un referente internacional en el ámbito de las pruebas software y permite eliminar las inconsistencias existentes entre las normas actuales. Las pruebas de software un elemento imprescindible y crítico para la validación de un producto de software. Es por esto que las pruebas de software deben apoyarse en estándares que revisan los aspectos fundamentales que debe considerar todo proceso de pruebas.

¿Qué pretende este estándar?
Su objetivo es recopilar la terminología, procesos, documentación y técnicas para todo el ciclo de vida de pruebas del software.

¿Cuál es su contenido?
El contenido está estructurado (actualmente a fecha 12-12-2011) en cuatro partes:
  • Parte 1: Definiciones y Vocabulario
  • Parte 2: Proceso de Pruebas
  • Parte 3: Documentación de Pruebas
  • Parte 4: Técnicas de Pruebas
¿En qué se basa?
Se basa en las principales normas que actualmente son los referentes de esta área:
  • BSI (British Standards Institution): BS 7925-1, Software Testing: Part 1-Vocabulary y BS 7925-2, Software Testing: Part 2-Software Component Testing.
  • IEEE Std. 829, Software Test Documentation y IEEE Std 1008, Software Unit Testing, IEEE Std 1012-1998 Software Verification and Validation y IEEE Std 1028-1997 Software Reviews.
  • ISO/IEC 12207, Software Life Cycle Processes, ISO/IEC 15289, System and Software Life Cycle Process Information Products y ISO/IEC TR 19759, Guide to the Software Engineering Body of Knowledge.


Analisis Comparativo de los Diferentes Ciclos de Vida

ANALISIS COMPARATIVO DE LOS DIFERENTES CICLOS DE VIDA EN EL SW



Modelos de ciclo de vida del software

La ingeniería del software se vale de una serie de modelos que establecen y muestran las distintas etapas y estados por los que pasa un producto software, desde su concepción inicial, pasando por su desarrollo, puesta en marcha y posterior mantenimiento, hasta la retirada del producto. A estos modelos se les denomina “Modelos de ciclo de vida del software”. El primer modelo concebido fue el de Royce, más comúnmente conocido como “Cascada” o “Lineal Secuencial”. Este modelo establece que las diversas actividades que se van realizando al desarrollar un producto software, se suceden de forma lineal.

 Los modelos de ciclo de vida del software describen las fases del ciclo de software y el orden en que se ejecutan las fases. Un modelo de ciclo de vida de software es una vista de las actividades que ocurren durante el desarrollo de software, intenta determinar el orden de las etapas involucradas y los criterios de transición asociados entre estas etapas. Un modelo de ciclo de vida del software:
•Describe las fases principales de desarrollo de software.

•Define las fases primarias esperadas de ser ejecutadas durante esas fases.

•Ayuda a administrar el progreso del desarrollo.

•Provee un espacio de trabajo para la definición de un proceso detallado de desarrollo de software. Las principales diferencias entre distintos modelos de ciclo de vida están en:
•El alcance del ciclo dependiendo de hasta dónde llegue el proyecto correspondiente. Un proyecto puede comprender un simple estudio de viabilidad del desarrollo de un producto, o su desarrollo completo o en el extremo, toda la historia del producto con su desarrollo, fabricación y modificaciones posteriores hasta su retirada del mercado.
•Las características (contenidos) de las fases en que dividen el ciclo. Esto puede depender del propio tema al que se refiere el proyecto, o de la organización.
•La estructura y la sucesión de las etapas, si hay realimentación entre ellas, y si tenemos libertad de repetirlas (iterar).

Modelo en cascada
Es un enfoque metodológico que ordena rigurosamente las etapas del ciclo de vida , de forma que el inicio de cada etapa debe esperar a la finalización de la inmediatamente anterior. El modelo en cascada es un proceso de desarrollo secuencial, en el que el desarrollo se ve fluyendo hacia abajo (como una cascada) sobre las fases que componen el ciclo de vida. La primera descripción formal del modelo en cascada se cree que fue en un artículo publicado en 1970 por Winston W. Royce, aunque Royce no usó el término cascada en este artículo. Irónicamente, Royce estaba presentando este modelo como un ejemplo de modelo que no funcionaba, defectuoso. En el modelo original de Royce, existían las siguientes fases:
1. Especificación de requisitos
2. Diseño
3. Construcción (Implementación o codificación)
4. Integración
5. Pruebas
6. Instalación
7. Mantenimiento
Para seguir el modelo en cascada, se avanza de una fase a la siguiente en una forma puramente secuencial.
Figura 1. Modelo de ciclo de vida en cascada



Si bien ha sido ampliamente criticado desde el ámbito académico y la industria, sigue siendo el paradigma más seguido a día de hoy.

Modelo en V
El modelo en v se desarrolló para terminar con algunos de los problemas que se vieron utilizando el enfoque de cascada tradicional. Los defectos estaban siendo encontrados demasiado tarde en el ciclo de vida, ya que las pruebas no se introducían hasta el final del proyecto. El modelo en v dice que las pruebas necesitan empezarse lo más pronto posible en el ciclo de vida. También muestra que las pruebas no son sólo una actividad basada enla ejecución. Hay una variedad de actividades que se han de realizar antes del fin de la fase de codificación. Estas actividades deberían ser llevadas a cabo en paralelo con las actividades de desarrollo, y los técnicos de pruebas necesitan trabajar con los desarrolladores y analistas de negocio de tal forma que puedan realizar estas actividades y tareas y producir una serie de entregables de pruebas. El modelo en v es un proceso que representa la secuencia de pasos en el desarrollo del ciclo de vida de un proyecto. Describe las actividades y resultados que han de ser producidos durante el desarrollo del producto. La parte izquierda de la v representa la descomposición de los requisitos y la creación de las especificaciones del sistema. El lado derecho de la v representa la integración de partes y su verificación. V significa “Validación y Verificación”.
INGENIERÍADEREQUISITOSDISEÑO DELSISTEMADISEÑO DELSOFTWARECODIFICACIÓNVERIFICACIÓNDELSOFTWAREVERIFICACIÓN DEL SISTEMA VALIDACIÓN  DEL SISTEMA
Figura 2. Modelo de ciclo de vida en V




Realmente las etapas individuales del proceso pueden ser casi las mismas que las del modelo en cascada. Sin embargo hay una gran diferencia. En vez de ir para abajo de una forma lineal las fases del proceso vuelven hacia arriba tras la fase de codificación, formando una v. La razón de esto es que para cada una de las fases de diseño se ha encontrado que hay un homólogo en las fases de pruebas que se correlacionan.

 Modelo iterativo
Es un modelo derivado del ciclo de vida en cascada. Este modelo busca reducir el riesgo que surge entre las necesidades del usuario y el producto final por malos entendidos durante la etapa de recogida de requisitos. Consiste en la
Iteración de varios ciclos de vida en cascada. Al final de cada iteración se le entrega al cliente una versión mejorada o con mayores funcionalidades del producto. El cliente es quien, después de cada iteración, evalúa el producto y lo corrige o propone mejoras. Estas iteraciones se repetirán hasta obtener un producto que satisfaga las necesidades del cliente.



Este modelo se suele utilizar en proyectos en los que los requisitos no están claros por parte del usuario, por lo que se hace necesaria la creación de distintos prototipos para presentarlos y conseguir la conformidad del cliente.
Modelo de desarrollo incremental
El modelo incremental combina elementos del modelo en cascada con la filosofía interactiva de construcción de prototipos. Se basa en la filosofía de construir incrementando las funcionalidades del programa. Este modelo aplica secuencias lineales de forma escalonada mientras progresa el tiempo en el calendario. Cada secuencia lineal produce un incremento del software.



Cuando se utiliza un modelo incremental, el primer incremento es a menudo un producto esencial, sólo con los requisitos básicos. Este modelo se centra en la entrega de un producto operativo con cada incremento. Los primeros incrementos son versión es incompletas del producto final, pero proporcionan al usuario la funcionalidad que precisa y también una plataforma para la evaluación.
Modelo en espiral
El desarrollo en espiral es un modelo de ciclo de vida desarrollado por Barry Boehm en1985, utilizado de forma generalizada en la ingeniería del software. Las actividades de este modelo se conforman en una espiral, cada bucle representa un conjunto de actividades. Las actividades no están fijadas a priori, sino que las siguientes se eligen en función del análisis de riesgos, comenzando por el bucle anterior. Al ser un modelo de ciclo de vida orientado a la gestión de riesgos se dice que uno de los aspectos fundamentales de su éxito radica en que el equipo que lo aplique tenga la necesaria experiencia y habilidad para detectar y catalogar correctamente riesgos.
Tareas:
Para cada ciclo habrá cuatro actividades:
1.    Determinar o fijar objetivos:
• Fijar también los productos definidos a obtener: requerimientos, especificación, manual de usuario.
• Fijar las restricciones.
• Identificar riesgos del proyecto y estrategias alternativas para evitarlos.
• Hay una cosa que solo se hace una vez: planificación inicial o previa
2.     Análisis del riesgo:
• Estudiar todos los riesgos potenciales y se seleccionan una o varias alternativas propuestas para reducir o eliminar los riesgos
3.    Desarrollar, verificar y validar (probar):
• Tareas de la actividad propia y de prueba.
• Análisis de alternativas e identificación de resolución de riesgos.
• Dependiendo del resultado de la evaluación de riesgos, se elige un modelo para el desarrollo, que puede ser cualquiera de los otros existentes, como formal, evolutivo, cascada, etc. Así, por ejemplo, si los riesgos de la interfaz de usuario son dominantes, un modelo de desarrollo apropiado podría ser la construcción de prototipos evolutivos.
4.     Planificar:
• Revisar todo lo que se ha llevado a cabo, evaluándolo y decidiendo si se continua con las fases siguientes y planificando la próxima actividad. El proceso empieza en la posición central. Desde allí se mueve en el sentido de las agujas del reloj.




Modelo de prototipos
El paradigma de construcción de prototipos comienza con la recolección de requisitos. El desarrollador y el cliente encuentran y definen los objetivos globales para el software, identifican los requisitos conocidos y las áreas del esquema en donde es obligatoria más definición. Entonces aparece un diseño rápido. El diseño rápido se centra en una representación de esos aspectos del software que serán visibles para el usuario/cliente. El diseño rápido lleva a la construcción de un prototipo. El prototipo lo evalúa el cliente/usuario y se utiliza para refinar los requisitos del software a desarrollar. La iteración ocurre cuando el prototipo se pone a punto para satisfacer las necesidades del cliente, permitiendo al mismo tiempo que el desarrollador comprenda mejor lo que se necesita hacer.



Comparativa de los modelos de ciclo de vida
A continuación se van a mostrar las ventajas e inconvenientes más significativas de cada uno de los modelos de ciclo de vida:


VENTAJAS
INCONVENIENTES
MODELO
EN
CASCADA
• Modelo en el que está todo bien organizado.
•No se mezclan las fases.
•Simple y fácil de llevar a la práctica.
•Fácil de gestionar
 •Rara vez los proyectos siguen una secuencia lineal.
•Difícil establecer todos los requisitos al principio.
•Visibilidad del producto cuando está terminado
MODELO
 EN
V
 •Simple y fácil de llevar a la práctica.
•En cada una de las fases hay entregables específicos.
 •Desarrollo de planes de prueba en etapas tempranas del ciclo de vida.
•Suele funcionar bien para proyectos pequeños donde los requisitos son entendidos fácilmente
 •Tiene poca flexibilidad ya justar el alcance es difícil y caro.
•El modelo no proporciona caminos claros para problemas encontrados durante las fases de pruebas
MODELO
INCREMENTAL
 •Se genera software operativo de forma rápida y en etapas tempranas del ciclo de vida del software.
•Modelo más flexible, por lo que se reduce el costeen cambios de alcance y requisitos.
•Es más fácil probar y depurar en una iteración más pequeña.
•Es más fácil gestionar riesgos.
•Cada iteración es un hito gestionado fácilmente
 •Se requiere mucha experiencia para definir los incrementos y distribuir en ellos las tareas de forma proporcionada.
•Cada fase de una iteración es rígida y no se superpone con otras.
•Todos los requisitos han de definirse al inicio.
Modelo iterativo

MODELO
ITERATIVO
•No hace falta que los requisitos estén totalmente definidos desde el principio.
 •Desarrollo en pequeños ciclos.
•Es más fácil gestionar riesgos.
•Cada iteración es un hito gestionado fácilmente.
•Que los requisitos no estén definidos desde el principio también puede verse como un inconveniente ya que
Curso de Introducción a la Ingeniería del Software 33 pueden surgir problemas con la arquitectura
MODELO
DE
PROTOTIPO
 •Visibilidad del producto desde el inicio del ciclo de vida con el primer prototipo
•Permite introducir cambios en las iteraciones siguientes del ciclo.
•Permite la realimentación continua del cliente
 •Puede ser un desarrollo lento.
MODELO
EN
ESPIRAL
 •Reduce riesgos del proyecto.
•Incorpora objetivos de calidad.
•Integra el desarrollo con el mantenimiento.
•No es rígido ni estático.
•Se produce software en etapas tempranas del ciclo de vida
 •Modelo que genera mucho trabajo adicional.
•Exige un alto nivel de experiencia y cierta habilidad en los analistas de riesgos.
•Modelo costoso
